十次方项目-day05

发表于 2021-06-16 更新于 2022-04-03 阅读次数：

第5章 - 消息通知系统改进

1 获取新消息通知的两种模式

用户获取新的消息通知有两种模式

上线登录后向系统主动索取
在线时系统向接收者主动推送新消息

新消息提醒功能需要定时轮询接口的方式太低效，改进点如下

将新消息提醒数据由tb_notice_fresh表转移到rabbitmq中，减轻数据库访问压力
将轮询接口的伪推送改进为真正的使用全双工长连接进行的推送

2.1 消息通知微服务加入netty框架，为页面中的websocket连接提供接入服务

2.2 netty框架与rabbitmq对接，接收并下发新消息提醒数据

2.2 将页面中的定时轮询接口代码替换为websocket连接和事件处理

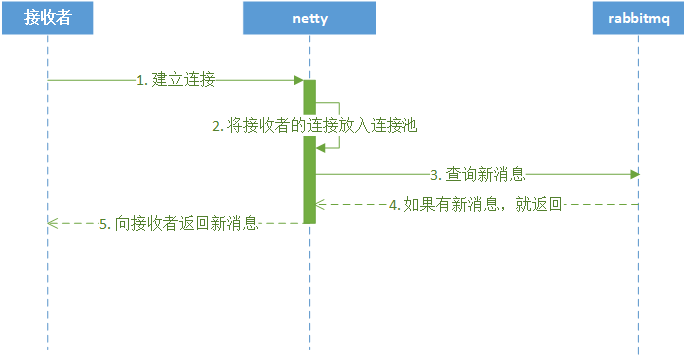

1.1 上线登录后向系统索取

此模式是接受者请求系统，系统将新的消息通知返回给接收者的模式，流程如下：

接收者向服务端netty请求WebSocket连接
Netty服务吧连接放到自己的连接池中
Netty根据接受者信息向RabbitMQ查询消息
如果有新消息，返回新消息通知
使用WebSocket连接向，接收者返回新消息的数量

1559116108085

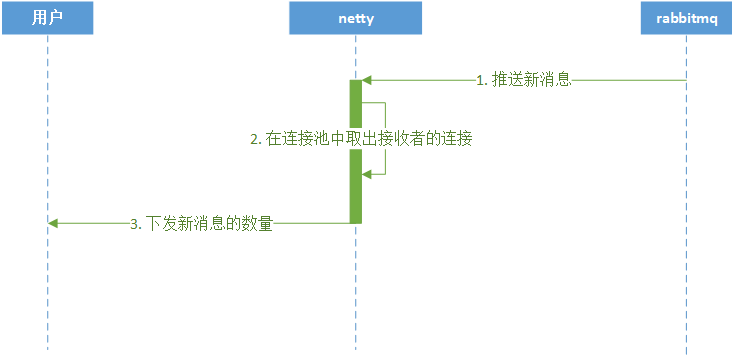

1.2 在线时系统向接收者主动推送

此模式是系统将新的消息通知返回给接收者的模式，流程如下：

RabbitMQ将新消息数据推送给Netty
Netty从连接池中取出接收者的WebSocket连接
Netty通过接收者的WebSocket连接返回新消息的数量

1559116667792

2 文章订阅群发消息改进

文章订阅群发消息的改进步骤：

准备RabbitMQ消息中间件
改进文章订阅功能，创建RabbitMQ队列存放新消息通知
改进发布文章后群发消息通知功能
整合Netty和WebSocket实现双向通信

在虚拟机中启动RabbitMQ

1	docker run -id --name=tensquare_rabbit -p 5671:5671 -p 5672:5672 -p 4369:4369 -p 15672:15672 -p 25672:25672 rabbitmq:management

访问地址：http://192.168.200.128:15672

登录账号： guest

登录密码： guest

2.1 文章订阅功能改进

2.1.1 修改文章微服务配置文件

因为文章订阅功能需要增加Rabbitmq的交换机和队列的绑定、解绑等相关操作，所以需要让tensquare_article微服务具备操作Rabbitmq的能力。

修改tensquare_article微服务的application.yml配置文件，文件位置如下

在该文件中添加Rabbitmq相关的配置

1 2	rabbitmq: host: 192.168.200.128

然后修改tensquare_article微服务的pom.xml项目配置文件，添加如下依赖

<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-amqp</artifactId>
    <version>2.1.2.RELEASE</version>
</dependency>

2.1.2 修改文章订阅功能代码

在ArticleService中原有的subscribe方法中，增加了几个业务逻辑

定义Rabbitmq的direct类型的交换机
定义用户的Rabbitmq队列
将队列通过路由键绑定或解绑direct交换机

改进后完整的subscribe方法如下

public Boolean subscribe(String articleId, String userId) {
    //根据文章id查询文章作者id
    String authorId = articleDao.selectById(articleId).getUserid();

    //1 创建Rabbit管理器
    RabbitAdmin rabbitAdmin = new RabbitAdmin(rabbitTemplate.getConnectionFactory());

    //2 声明Direct类型交换机，处理新增文章消息
    DirectExchange exchange = new DirectExchange("article_subscribe");
    rabbitAdmin.declareExchange(exchange);

    //3 声明队列，每个用户都有自己的一个队列，通过用户id进行区分
    Queue queue = new Queue("article_subscribe_"+ userId,true);

    //4 声明交换机和队列的绑定关系，需要确保队列只收到对应作者的新增消息
    //通过路右键进行绑定作者，队列只收到绑定作者的文章消息
    //第一个是队列，第二个是交换机，第三个是路由键作者id
    Binding binding = BindingBuilder.bind(queue).to(exchange).with(authorId);

    //存放用户订阅信息的集合key，里面存放着作者id
    String userKey = "article_subscribe_" + userId;
    //存放作者订阅者的信息的集合key，里面存放订阅者id
    String authorKey = "article_author_" + authorId;

    //查询用户的订阅关系，是否订阅过该作者,true为订阅过，false没有订阅过
    Boolean flag = redisTemplate.boundSetOps(userKey).isMember(authorId);

    if (flag == true) {
        //如果订阅过作者就取消订阅，并且返回false
        //在用户订阅信息的集合中，删除订阅的作者
        redisTemplate.boundSetOps(userKey).remove(authorId);
        //在作者订阅者信息的集合中，删除订阅者
        redisTemplate.boundSetOps(authorKey).remove(userId);

        // 如果取消订阅，就删除绑定关系
        rabbitAdmin.removeBinding(binding);

        return false;
    } else {
        //如果没有订阅过就进行订阅，并且返回true
        //在用户订阅信息的集合中，增加订阅的作者
        redisTemplate.boundSetOps(userKey).add(authorId);
        //在作者订阅者信息的集合中，增加订阅者
        redisTemplate.boundSetOps(authorKey).add(userId);

        // 声明要绑定的队列
        rabbitAdmin.declareQueue(queue);
        // 添加绑定关系
        rabbitAdmin.declareBinding(binding);

        return true;
    }
}

启动article微服务，eureka微服务测试

2.2 发布文章触发群发消息

在原有的处理逻辑中，增加向交换机发送Rabbitmq消息的业务逻辑，文章作者的用户id作为路由键。修改ArticleService中的 save方法，在新增方法的最后面添加下面的代码：

1 2	//入库成功后，发送mq消息，内容是消息通知id rabbitTemplate.convertAndSend("article_subscribe", userId, id);

删除消息通知微服务中的 新的通知提醒消息入库 逻辑，因为现在新通知由RabbitMQ发送。修改tensquare_notice微服务的NoticeService方法：

@Transactional
public void save(Notice notice) {

    //初始化数据
    notice.setCreatetime(new Date());
    notice.setState("0");

    //通知消息入库
    notice.setId(idWorker.nextId() + "");
    noticeDao.insert(notice);

    //新的通知提醒消息入库
    //NoticeFresh noticeFresh = new NoticeFresh();
    //noticeFresh.setNoticeId(notice.getId());
    //noticeFresh.setUserId(notice.getReceiverId());
    //noticeFreshDao.insert(noticeFresh);
}

启动User，article，Notice，eureka微服务进行测试

3 IO编程

在开始了解Netty之前，先来实现一个客户端与服务端通信的程序，使用传统的IO编程和使用NIO编程有什么不一样。

3.1 传统IO编程

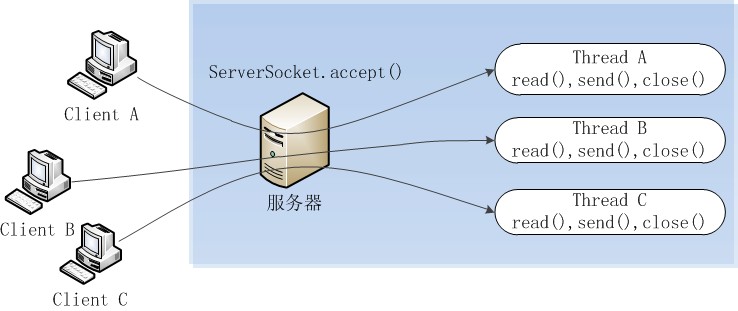

每个客户端连接过来后，服务端都会启动一个线程去处理该客户端的请求。阻塞I/O的通信模型示意图如下：

业务场景：客户端每隔两秒发送字符串给服务端，服务端收到之后打印到控制台。

服务端实现：


//IO编程服务端
public class IOServer {
    public static void main(String[] args) throws IOException {
        ServerSocket serverSocket = new ServerSocket(8000);

        while (true){
            //使用阻塞的方式获取新的链接
            Socket socket = serverSocket.accept();

            //每个客户端连接的时候，会创建一个新线程来处理
            new Thread(){
                @Override
                public void run() {
                    String name = Thread.currentThread().getName();

                    try {
                        byte[] data = new byte[1024];
                        InputStream inputStream = socket.getInputStream();

                        while (true){
                            int len;
                            //使用字节流的方式读取数据
                            while ((len = inputStream.read(data)) != -1){
                                System.out.println("线程"+ name +":"+new String(data,0,len));
                            }
                        }
                    } catch (IOException e) {
                        e.printStackTrace();
                    }
                }
            }.start();
        }
    }
}

客户端实现

//IO编程的客户端
public class MyClient {
    public static void main(String[] args) {
        for (int i = 0; i < 5; i++) {
            new ClientDemo().start();
        }
    }

    static class ClientDemo extends Thread{
        @Override
        public void run() {
            try {
                Socket socket = new Socket("127.0.0.1",8000);

                while (true){
                    socket.getOutputStream().write("测试数据".getBytes());
                    socket.getOutputStream().flush();

                    Thread.sleep(2000);
                }

            } catch (Exception e) {
                e.printStackTrace();
            }
        }
    }
}

从服务端代码中我们可以看到，在传统的IO模型中，每个连接创建成功之后都需要一个线程来维护，每个线程包含一个while死循环。

如果在用户数量较少的情况下运行是没有问题的，但是对于用户数量比较多的业务来说，服务端可能需要支撑成千上万的连接，IO模型可能就不太合适了。

如果有1万个连接就对应1万个线程，继而1万个while死循环，这种模型存在以下问题：

当客户端越多，就会创建越多的处理线程。线程是操作系统中非常宝贵的资源，同一时刻有大量的线程处于阻塞状态是非常严重的资源浪费。并且如果务器遭遇洪峰流量冲击，例如双十一活动，线程池会瞬间被耗尽，导致服务器瘫痪。
因为是阻塞式通信，线程爆炸之后操作系统频繁进行线程切换，应用性能急剧下降。
IO编程中数据读写是以字节流为单位，效率不高。

3.2 NIO编程

NIO，也叫做new-IO或者non-blocking-IO，可理解为非阻塞IO。NIO编程模型中，新来一个连接不再创建一个新的线程，而是可以把这条连接直接绑定到某个固定的线程，然后这条连接所有的读写都由这个线程来负责，我们用一幅图来对比一下IO与NIO：

1563625482746

如上图所示，IO模型中，一个连接都会创建一个线程，对应一个while死循环，死循环的目的就是不断监测这条连接上是否有数据可以读。但是在大多数情况下，1万个连接里面同一时刻只有少量的连接有数据可读，因此，很多个while死循环都白白浪费掉了，因为没有数据。

而在NIO模型中，可以把这么多的while死循环变成一个死循环，这个死循环由一个线程控制。这就是NIO模型中选择器（Selector）的作用，一条连接来了之后，现在不创建一个while死循环去监听是否有数据可读了，而是直接把这条连接注册到选择器上，通过检查这个选择器，就可以批量监测出有数据可读的连接，进而读取数据。

举个栗子，在一家餐厅里，客人有点菜的需求，一共有100桌客人，有两种方案可以解决客人点菜的问题：

方案一：

每桌客人配一个服务生，每个服务生就在餐桌旁给客人提供服务。如果客人要点菜，服务生就可以立刻提供点菜的服务。那么100桌客人就需要100个服务生提供服务，这就是IO模型，一个连接对应一个线程。
方案二：

一个餐厅只有一个服务生（假设服务生可以忙的过来）。这个服务生隔段时间就询问所有的客人是否需要点菜，然后每一时刻处理所有客人的点菜要求。这就是NIO模型，所有客人都注册到同一个服务生，对应的就是所有的连接都注册到一个线程，然后批量轮询。

这就是NIO模型解决线程资源受限的方案，实际开发过程中，我们会开多个线程，每个线程都管理着一批连接，相对于IO模型中一个线程管理一条连接，消耗的线程资源大幅减少。

NIO的三大核心组件：通道（Channel）、缓冲（Buffer）、选择器（Selector）

通道（Channel）

是传统IO中的Stream(流)的升级版。Stream是单向的、读写分离（inputstream和outputstream），Channel是双向的，既可以进行读操作，又可以进行写操作。
缓冲（Buffer）

Buffer可以理解为一块内存区域，可以写入数据，并且在之后读取它。
选择器（Selector）

选择器（Selector）可以实现一个单独的线程来监控多个注册在它上面的信道（Channel），通过一定的选择机制，实现多路复用的效果。

NIO相对于IO的优势：

IO是面向流的，每次都是从操作系统底层一个字节一个字节地读取数据，并且数据只能从一端读取到另一端，不能前后移动流中的数据。NIO则是面向缓冲区的，每次可以从这个缓冲区里面读取一块的数据，并且可以在需要时在缓冲区中前后移动。
IO是阻塞的，这意味着，当一个线程读取数据或写数据时，该线程被阻塞，直到有一些数据被读取，或数据完全写入，在此期间该线程不能干其他任何事情。而NIO是非阻塞的，不需要一直等待操作完成才能干其他事情，而是在等待的过程中可以同时去做别的事情，所以能最大限度地使用服务器的资源。
NIO引入了IO多路复用器selector。selector是一个提供channel注册服务的线程，可以同时对接多个Channel，并在线程池中为channel适配、选择合适的线程来处理channel。由于NIO模型中线程数量大大降低，线程切换效率因此也大幅度提高。

和前面一样的场景，使用NIO实现（复制代码演示效果即可）：

public class NIOServer {
    public static void main(String[] args) throws IOException {
        // 负责轮询是否有新的连接
        Selector serverSelector = Selector.open();
        // 负责轮询处理连接中的数据
        Selector clientSelector = Selector.open();

        new Thread() {
            @Override
            public void run() {
                try {
                    // 对应IO编程中服务端启动
                    ServerSocketChannel listenerChannel = ServerSocketChannel.open();
                    listenerChannel.socket().bind(new InetSocketAddress(8000));
                    listenerChannel.configureBlocking(false);
                    // OP_ACCEPT表示服务器监听到了客户连接，服务器可以接收这个连接了
                    listenerChannel.register(serverSelector, SelectionKey.OP_ACCEPT);

                    while (true) {
                        // 监测是否有新的连接，这里的1指的是阻塞的时间为1ms
                        if (serverSelector.select(1) > 0) {
                            Set<SelectionKey> set = serverSelector.selectedKeys();
                            Iterator<SelectionKey> keyIterator = set.iterator();

                            while (keyIterator.hasNext()) {
                                SelectionKey key = keyIterator.next();

                                if (key.isAcceptable()) {
                                    try {
                                        // (1) 每来一个新连接，不需要创建一个线程，而是直接注册到clientSelector
                                        SocketChannel clientChannel = ((ServerSocketChannel) key.channel()).accept();
                                        clientChannel.configureBlocking(false);
                                        // OP_READ表示通道中已经有了可读的数据，可以执行读操作了（通道目前有数据，可以进行读操作了）
                                        clientChannel.register(clientSelector, SelectionKey.OP_READ);
                                    } finally {
                                        keyIterator.remove();
                                    }
                                }
                            }
                        }
                    }
                } catch (IOException ignored) {
                }
            }
        }.start();


        new Thread() {
            @Override
            public void run() {
                String name = Thread.currentThread().getName();
                try {
                    while (true) {
                        // (2) 批量轮询是否有哪些连接有数据可读，这里的1指的是阻塞的时间为1ms
                        if (clientSelector.select(1) > 0) {
                            Set<SelectionKey> set = clientSelector.selectedKeys();
                            Iterator<SelectionKey> keyIterator = set.iterator();

                            while (keyIterator.hasNext()) {
                                SelectionKey key = keyIterator.next();

                                if (key.isReadable()) {
                                    try {
                                        SocketChannel clientChannel = (SocketChannel) key.channel();
                                        ByteBuffer byteBuffer = ByteBuffer.allocate(1024);
                                        // (3) 读取数据以块为单位批量读取
                                        clientChannel.read(byteBuffer);
                                        byteBuffer.flip();
                                        System.out.println("线程" + name + ":" + Charset.defaultCharset().newDecoder().decode(byteBuffer).toString());
                                    } finally {
                                        keyIterator.remove();
                                        key.interestOps(SelectionKey.OP_READ);
                                    }
                                }
                            }
                        }
                    }
                } catch (IOException ignored) {
                }
            }
        }.start();
    }
}

4 Netty

4.1 为什么使用Netty

我们已经有了NIO能够提高程序效率了，为什么还要使用Netty？

简单的说：Netty封装了JDK的NIO，让你用得更爽，你不用再写一大堆复杂的代码了。

官方术语：Netty是一个异步事件驱动的网络应用框架，用于快速开发可维护的高性能服务器和客户端。

下面是使用Netty不使用JDK原生NIO的一些原因：

使用JDK自带的NIO需要了解太多的概念，编程复杂
Netty底层IO模型随意切换，而这一切只需要做微小的改动，就可以直接从NIO模型变身为IO模型
Netty自带的拆包解包，异常检测等机制，可以从NIO的繁重细节中脱离出来，只需要关心业务逻辑
Netty解决了JDK的很多包括空轮询在内的bug
Netty底层对线程，selector做了很多细小的优化，精心设计的线程模型做到非常高效的并发处理
自带各种协议栈让你处理任何一种通用协议都几乎不用亲自动手
Netty社区活跃，遇到问题随时邮件列表或者issue
Netty已经历各大rpc框架，消息中间件，分布式通信中间件线上的广泛验证，健壮性无比强大

和IO编程一样的案例：

添加Netty依赖

<dependency>
    <groupId>io.netty</groupId>
    <artifactId>netty-all</artifactId>
    <version>4.1.5.Final</version>
</dependency>

服务端：

public class NettyServer {
    public static void main(String[] args) {
        ServerBootstrap serverBootstrap = new ServerBootstrap();

        NioEventLoopGroup boos = new NioEventLoopGroup();
        NioEventLoopGroup worker = new NioEventLoopGroup();
        serverBootstrap
                .group(boos, worker)
                .channel(NioServerSocketChannel.class)
                .childHandler(new ChannelInitializer<NioSocketChannel>() {
                    protected void initChannel(NioSocketChannel ch) {
                        ch.pipeline().addLast(new StringDecoder());
                        ch.pipeline().addLast(new SimpleChannelInboundHandler<String>() {
                            @Override
                            protected void channelRead0(ChannelHandlerContext ctx, String msg) {
                                System.out.println(msg);
                            }
                        });
                    }
                }).bind(8000);
    }
}

客户端：

public class NettyClient {
    public static void main(String[] args) throws InterruptedException {
        Bootstrap bootstrap = new Bootstrap();
        NioEventLoopGroup group = new NioEventLoopGroup();

        bootstrap.group(group)
                .channel(NioSocketChannel.class)
                .handler(new ChannelInitializer<Channel>() {
                    @Override
                    protected void initChannel(Channel ch) {
                        ch.pipeline().addLast(new StringEncoder());
                    }
                });

        Channel channel = bootstrap.connect("127.0.0.1", 8000).channel();

        while (true) {
            channel.writeAndFlush("测试数据");
            Thread.sleep(2000);
        }
    }
}

4.2 Netty的事件驱动

例如很多系统都会提供 onClick() 事件，这个事件就代表鼠标按下事件。事件驱动模型的大体思路如下：

有一个事件队列；
鼠标按下时，往事件队列中增加一个点击事件；
有个事件泵，不断循环从队列取出事件，根据不同的事件，调用不同的函数；
事件一般都各自保存各自的处理方法的引用。这样，每个事件都能找到对应的处理方法；

为什么使用事件驱动？

程序中的任务可以并行执行
任务之间高度独立，彼此之间不需要互相等待
在等待的事件到来之前，任务不会阻塞

Netty使用事件驱动的方式作为底层架构，包括：

事件队列（event queue）：接收事件的入口。
分发器（event mediator）：将不同的事件分发到不同的业务逻辑单元。
事件通道（event channel）：分发器与处理器之间的联系渠道。
事件处理器（event processor）：实现业务逻辑，处理完成后会发出事件，触发下一步操作。

4.3 核心组件

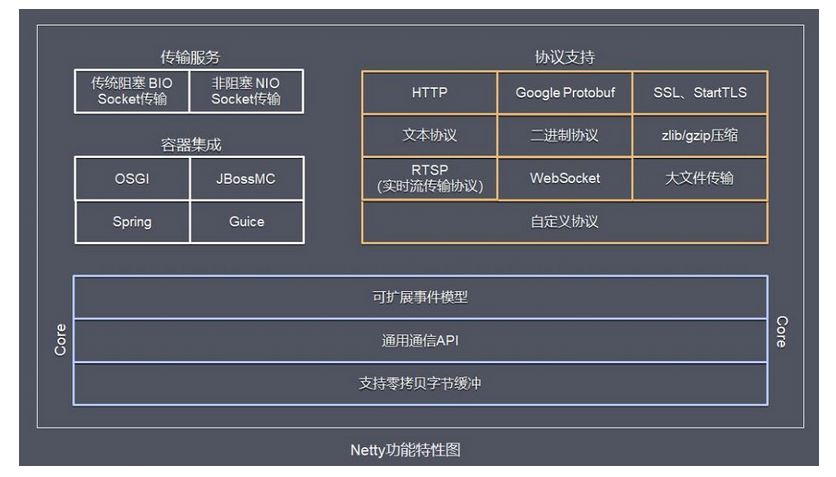

Netty 的功能特性图：

Netty 功能特性：

传输服务，支持 BIO 和 NIO。
容器集成：支持 OSGI、JBossMC、Spring、Guice 容器。
协议支持：HTTP、Protobuf、二进制、文本、WebSocket 等，支持自定义协议。

BIO和NIO的区别：

场景	BIO	NIO
有新连接请求时	开一个新的线程处理	使用多路复用原理，一个线程处理
适用场景	连接数小且固定	连接数特别多，连接比较短（轻操作）的场景

Netty框架包含如下的组件：

ServerBootstrap ：用于接受客户端的连接以及为已接受的连接创建子通道，一般用于服务端。
Bootstrap：不接受新的连接，并且是在父通道类完成一些操作，一般用于客户端的。
Channel：对网络套接字的I/O操作，例如读、写、连接、绑定等操作进行适配和封装的组件。
EventLoop：处理所有注册其上的channel的I/O操作。通常情况一个EventLoop可为多个channel提供服务。
EventLoopGroup：包含有多个EventLoop的实例，用来管理 event Loop 的组件，可以理解为一个线程池，内部维护了一组线程。
ChannelHandler和ChannelPipeline：例如一个流水线车间，当组件从流水线头部进入，穿越流水线，流水线上的工人按顺序对组件进行加工，到达流水线尾部时商品组装完成。流水线相当于ChannelPipeline，流水线工人相当于ChannelHandler，源头的组件当做event。
ChannelInitializer：用于对刚创建的channel进行初始化，将ChannelHandler添加到channel的ChannelPipeline处理链路中。
ChannelFuture：与jdk中线程的Future接口类似，即实现并行处理的效果。可以在操作执行成功或失败时自动触发监听器中的事件处理方法。

上面的Netty框架包含如下的组件大概看的有点蒙，我们对之前编写的代码加上注释：

服务端：

public class NettyServer {
    public static void main(String[] args) {
        // 用于接受客户端的连接以及为已接受的连接创建子通道，一般用于服务端。
        ServerBootstrap serverBootstrap = new ServerBootstrap();

        // EventLoopGroup包含有多个EventLoop的实例，用来管理event Loop的组件
        // 接受新连接线程
        NioEventLoopGroup boos = new NioEventLoopGroup();
        // 读取数据的线程
        NioEventLoopGroup worker = new NioEventLoopGroup();

        //服务端执行
        serverBootstrap
                .group(boos, worker)
                // Channel对网络套接字的I/O操作，
                // 例如读、写、连接、绑定等操作进行适配和封装的组件。
                .channel(NioServerSocketChannel.class)
                // ChannelInitializer用于对刚创建的channel进行初始化
                // 将ChannelHandler添加到channel的ChannelPipeline处理链路中。
                .childHandler(new ChannelInitializer<NioSocketChannel>() {
                    protected void initChannel(NioSocketChannel ch) {
                        // 组件从流水线头部进入，流水线上的工人按顺序对组件进行加工
                        // 流水线相当于ChannelPipeline
                        // 流水线工人相当于ChannelHandler
                        ch.pipeline().addLast(new StringDecoder());
                        ch.pipeline().addLast(new SimpleChannelInboundHandler<String>() {
                            //这个工人有点麻烦，需要我们告诉他干啥事
                            @Override
                            protected void channelRead0(ChannelHandlerContext ctx, String msg) {
                                System.out.println(msg);
                            }
                        });
                    }
                })
                .bind(8000);
    }
}

客户端：

public class NettyClient {
    public static void main(String[] args) throws InterruptedException {
        // 不接受新的连接，并且是在父通道类完成一些操作，一般用于客户端的。
        Bootstrap bootstrap = new Bootstrap();

        // EventLoopGroup包含有多个EventLoop的实例，用来管理event Loop的组件
        NioEventLoopGroup group = new NioEventLoopGroup();

        //客户端执行
        bootstrap.group(group)
                // Channel对网络套接字的I/O操作，
                // 例如读、写、连接、绑定等操作进行适配和封装的组件。
                .channel(NioSocketChannel.class)
                // 用于对刚创建的channel进行初始化，
                // 将ChannelHandler添加到channel的ChannelPipeline处理链路中。
                .handler(new ChannelInitializer<Channel>() {
                    @Override
                    protected void initChannel(Channel ch) {
                        // 组件从流水线头部进入，流水线上的工人按顺序对组件进行加工
                        // 流水线相当于ChannelPipeline
                        // 流水线工人相当于ChannelHandler
                        ch.pipeline().addLast(new StringEncoder());
                    }
                });

        //客户端连接服务端
        Channel channel = bootstrap.connect("127.0.0.1", 8000).channel();

        while (true) {
            // 客户端使用writeAndFlush方法向服务端发送数据，返回的是ChannelFuture
            // 与jdk中线程的Future接口类似，即实现并行处理的效果
            // 可以在操作执行成功或失败时自动触发监听器中的事件处理方法。
            ChannelFuture future = channel.writeAndFlush("测试数据");
            Thread.sleep(2000);
        }
    }
}

5 整合Netty和WebSocket

我们需要使用netty对接websocket连接，实现双向通信，这一步需要有服务端的netty程序，用来处理客户端的websocket连接操作，例如建立连接，断开连接，收发数据等。

5.1 修改配置

修改消息通知微服务模块tensquare_notice的pom文件，添加下面的dependency依赖

<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-amqp</artifactId>
    <version>2.1.2.RELEASE</version>
</dependency>
<dependency>
    <groupId>io.netty</groupId>
    <artifactId>netty-all</artifactId>
    <version>4.1.5.Final</version>
</dependency>

修改application.yml文件，添加下面的配置
1
2
rabbitmq:
host: 192.168.200.128

这样消息通知微服务就引入了netty框架，并且具有了和Rabbitmq交互的能力

5.2 实现Netty的整合

5.2.1 整合分析

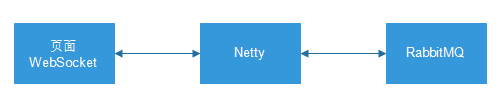

现在的通讯模式如下：

1563764905914

因为使用到了WebSocket和Netty，整合方式和以前有所不同，整合步骤：

编写NettyServer，启动Netty服务。
使用配置Bean创建Netty服务。编写NettyConfig。
编写和WebSocket进行通讯处理类MyWebSocketHandler，进行MQ和WebSocket的消息处理。
使用配置Bean创建Rabbit监听器容器，使用监听器。编写RabbitConfig。
编写Rabbit监听器SysNoticeListener，用来获取MQ消息并进行处理。

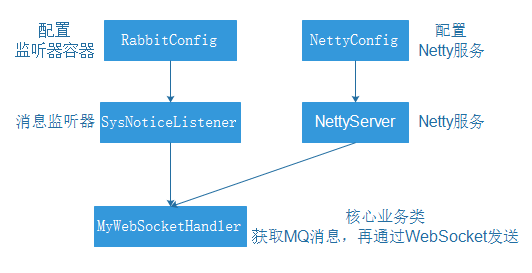

五个类的关系如下图：

5.2.2 实现整合

复制资料中的ApplicationContextProvider.java到com.tensquare.notice.config

这个类是工具类，作用是获取Spring容器中的实例

编写NettyServer

com.tensquare.notice.netty

public class NettyServer {
    public void start(int port){
        System.out.println("准备启动netty");
        ServerBootstrap serverBootstrap = new ServerBootstrap();

        //用来处理新链接
        EventLoopGroup boos = new NioEventLoopGroup();
        //用来处理业务逻辑，读写
        EventLoopGroup worker = new NioEventLoopGroup();

        serverBootstrap.group(boos,worker)
                .localAddress(port)
                .channel(NioServerSocketChannel.class)
                .childHandler(new ChannelInitializer() {
                    @Override
                    protected void initChannel(Channel channel) throws Exception {
                        //请求消息解码器
                        channel.pipeline().addLast(new HttpServerCodec());
                        //将多个消息转换为单一的request或者response对象
                        channel.pipeline().addLast(new HttpObjectAggregator(65536));
                        //处理websocket的消息事件
                        channel.pipeline().addLast(new WebSocketServerProtocolHandler("/ws"));

                        //创建自己的webSocker处理器，就是用来编写业务逻辑的
                        MyWebSocketHandler myWebSocketHandler = new MyWebSocketHandler();
                        channel.pipeline().addLast(myWebSocketHandler);
                    }
                }).bind(port);
    }
}

编写NettyConfig

@Configuration
public class NettyConfig {

    @Bean
    public NettyServer createNettyServer(){
        NettyServer nettyServer =new NettyServer();

        //启动netty服务，使用新的线程启动
        new Thread(){
            @Override
            public void run() {
                nettyServer.start(1234);
            }
        }.start();

        return nettyServer;
    }
}

编写MyWebSocketHandler

public class MyWebSocketHandler extends SimpleChannelInboundHandler<TextWebSocketFrame> {

    private static ObjectMapper MAPPER = new ObjectMapper();

    //从Spring容器中获取消息监听器容器,处理订阅消息sysNotice
    SimpleMessageListenerContainer sysNoticeContainer = (SimpleMessageListenerContainer) ApplicationContextProvider.getApplicationContext()
            .getBean("sysNoticeContainer");
    //从Spring容器中获取消息监听器容器,处理点赞消息userNotice
    SimpleMessageListenerContainer userNoticeContainer = (SimpleMessageListenerContainer) ApplicationContextProvider.getApplicationContext()
            .getBean("userNoticeContainer");

    RabbitTemplate rabbitTemplate = ApplicationContextProvider.getApplicationContext().getBean(RabbitTemplate.class);

    //存放WebSocket连接Map，根据用户id存放
    public static ConcurrentHashMap<String, Channel> userChannelMap = new ConcurrentHashMap();

    //用户请求WebSocket服务端执行的方法，
    //第一次请求的时候，需要建立WebSocket连接
    @Override
    protected void channelRead0(ChannelHandlerContext ctx, TextWebSocketFrame msg) throws IOException {
        //约定用户第一次请求携带的数据，{"userId":"1"}
        //获取用户请求数据进行解析
        String json = msg.text();

        //解析json数据获取用户id
        String userId = MAPPER.readTree(json).get("userId").asText();

        //第一次请求的时候，需要建立WebSocket连接
        Channel channel = userChannelMap.get(userId);
        if (channel == null) {
            //获取WebSocket连接
            channel = ctx.channel();

            //把链接放到容器中
            userChannelMap.put(userId, channel);
        }

        //只用完成新消息的提醒即可，只需要获取消息的数量
        //获取RabbitMQ的消息内容，并发送给用户
        RabbitAdmin rabbitAdmin = new RabbitAdmin(rabbitTemplate);

        //拼接获取队列名称
        String queueName = "article_subscribe_" + userId;
        Properties queueProperties = rabbitAdmin.getQueueProperties(queueName);

        //获取消息数量
        int noticeCount = 0;
        //判断Properties是否不为空，如果不为空获取消息数量
        if (queueProperties != null) {
            noticeCount = (int) queueProperties.get("QUEUE_MESSAGE_COUNT");
        }

        //---------------以上获取订阅类消息，以下获取点赞类消息---------------------
        //拼接获取队列名称
        String userQueueName = "article_thumbup_" + userId;
        //获取Rabbit的Properties容器
        Properties userQueueProperties = rabbitAdmin.getQueueProperties(userQueueName);

        //获取消息数量
        int userNoticeCount = 0;
        //判断Properties是否不为空
        if (userQueueProperties != null) {
            // 如果不为空，获取消息的数量
            userNoticeCount = (int) userQueueProperties.get("QUEUE_MESSAGE_COUNT");
        }

        //封装返回数据
        HashMap countMap = new HashMap();
        //订阅类消息数量
        countMap.put("sysNoticeCount", noticeCount);
        //点赞类消息数量
        countMap.put("userNoticeCount", userNoticeCount);
        Result result = new Result(true, StatusCode.OK, "查询成功", countMap);

        //把数据发送给用户
        channel.writeAndFlush(new TextWebSocketFrame(MAPPER.writeValueAsString(result)));

        //把消息从队列里面清空，否则MQ消息监听器会再次消费一次
        if (noticeCount > 0) {
            rabbitAdmin.purgeQueue(queueName, true);
        }
        if (noticeCount > 0) {
            rabbitAdmin.purgeQueue(userQueueName, true);
        }

        //为用户的消息通知队列注册监听器，便于用户在线的时候，
        // 一旦有消息，可以主动推送给用户，不需要用户请求服务器获取数据
        sysNoticeContainer.addQueueNames(queueName);
    }
}

编写RabbitConfig

在com.tensquare.notice.config中编写

@Configuration
public class RabbitMQConfig {

    @Bean("sysNoticeContainer")
    public SimpleMessageListenerContainer create(ConnectionFactory connectionFactory){
        SimpleMessageListenerContainer container = new SimpleMessageListenerContainer(connectionFactory);

        //使用channel监听
        container.setExposeListenerChannel(true);
        //设置自己编写的监听器
        container.setMessageListener(new SysNoticeListener());

        return container;
    }
}

编写SysNoticeListener

在com.tensquare.notice.listener中编写

public class SysNoticeListener implements ChannelAwareMessageListener {

    private static ObjectMapper MAPPER = new ObjectMapper();

    @Override
    public void onMessage(Message message, Channel channel) throws Exception {
        //获取用户id,可以通过队列名称获取
        String queueName = message.getMessageProperties().getConsumerQueue();
        String userId = queueName.substring(queueName.lastIndexOf("_") + 1);

        io.netty.channel.Channel wsChannel = MyWebSocketHandler.userChannelMap.get(userId);
        //判断用户是否在线
        if(wsChannel!=null){
            //如果连接不为空表示用户在线
            //封装返回数据
            HashMap countMap = new HashMap();
            countMap.put("sysNoticeCount",1);
            Result result = new Result(true, StatusCode.OK,"查询成功",countMap);

            //把数据通过WebSocket连接主动推送给用户
            wsChannel.writeAndFlush(new TextWebSocketFrame(MAPPER.writeValueAsString(result)));

        }
    }
}

1）复制资料中的工具config、listener、netty到tensquare_notice的com.tensquare.notice包中

MyWebSocketHandler中的channelRead0是核心代码，需要根据业务场景进行修改

2）修改启动类，添加Netty服务的启动

public static void main(String[] args) {
    SpringApplication.run(NoticeApplication.class, args);

    NettyServer server = ApplicationContextProvider.getApplicationContext().getBean(NettyServer.class);
    try {
        server.start(12345);
    } catch (Exception e) {
        e.printStackTrace();
    }
}

3）复制工具中的index.html到resources的static中，这个html是测试页面

4）启动tensquare-eureka，tensquare-user，tensquare-article，tensquare-notice四个微服务进行测试

当新增一个文章数据的时候，就会发消息，最终页面显示的效果：

6 文章点赞点对点消息改进

6.1 文章点赞功能改进

在ArticleService中原有的thumbup方法中，增加向用户的点对点消息队列发送消息的功能

改进后完整的代码如下

//文章点赞

public void thumpup(String articleId, String userId) {
    Article article = articleDao.selectById(articleId);

    article.setThumbup(article.getThumbup() + 1);
    articleDao.updateById(article);

    //点赞成功后，需要发送消息给文章作者（点对点消息）
    Notice notice = new Notice();

    // 接收消息用户的ID
    notice.setReceiverId(article.getUserid());

    // 进行操作用户的ID
    notice.setOperatorId(userId);

    // 操作类型（评论，点赞等）
    notice.setAction("publish");

    // 被操作的对象，例如文章，评论等
    notice.setTargetType("article");

    // 被操作对象的id，例如文章的id，评论的id'
    notice.setTargetId(articleId);

    // 通知类型
    notice.setType("user");

    //保存消息
    noticeClient.save(notice);
    //1 创建Rabbit管理器
    RabbitAdmin rabbitAdmin = new RabbitAdmin(rabbitTemplate.getConnectionFactory());

    //2 创建队列，每个用户都有自己的队列，通过用户id进行区分
    Queue queue = new Queue("article_thumbup_" + article.getUserid(), true);
    rabbitAdmin.declareQueue(queue);

    //3 发送消息
    rabbitTemplate.convertAndSend("article_thumbup_"+article.getUserid(),articleId);
}

6.2 消息通知改进

1）在com.tensquare.notice.listeners包下新建 UserNoticeListener类，添加如下代码

public class UserNoticeListener implements ChannelAwareMessageListener {

    private static ObjectMapper MAPPER = new ObjectMapper();

    @Override
    public void onMessage(Message message, Channel channel) throws Exception {
        //获取用户id，可以通过队列名称获取
        String queueName = message.getMessageProperties().getConsumerQueue();
        String userId = queueName.substring(queueName.lastIndexOf("_") + 1);

        io.netty.channel.Channel wsChannel = MyWebSocketHandler.userChannelMap.get(userId);

        //判断用户是否在线
        if (wsChannel != null) {
            //如果连接不为空，表示用户在线
            //封装返回数据
            HashMap countMap = new HashMap();
            countMap.put("userNoticeCount", 1);
            Result result = new Result(true, StatusCode.OK, "查询成功", countMap);

            // 把数据通过WebSocket连接主动推送用户
            wsChannel.writeAndFlush(new TextWebSocketFrame(MAPPER.writeValueAsString(result)));
        }
    }
}

2） RabbitConfig改造如下

@Configuration
public class RabbitConfig {

    @Bean("sysNoticeContainer")
    public SimpleMessageListenerContainer createSys(ConnectionFactory connectionFactory) {
        SimpleMessageListenerContainer container =
                new SimpleMessageListenerContainer(connectionFactory);
        //使用Channel
        container.setExposeListenerChannel(true);
        //设置自己编写的监听器
        container.setMessageListener(new SysNoticeListener());

        return container;
    }
    @Bean("userNoticeContainer")
    public SimpleMessageListenerContainer createUser(ConnectionFactory connectionFactory) {
        SimpleMessageListenerContainer container =
                new SimpleMessageListenerContainer(connectionFactory);
        //使用Channel
        container.setExposeListenerChannel(true);
        //设置自己编写的监听器
        container.setMessageListener(new UserNoticeListener());

        return container;
    }
}

3） MyWebSocketHandler改造如下

public class MyWebSocketHandler extends SimpleChannelInboundHandler<TextWebSocketFrame> {

    private static ObjectMapper MAPPER = new ObjectMapper();

    // 送Spring容器中获取消息监听器容器,处理订阅消息sysNotice
    SimpleMessageListenerContainer sysNoticeContainer = (SimpleMessageListenerContainer) ApplicationContextProvider.getApplicationContext()
            .getBean("sysNoticeContainer");
    // 送Spring容器中获取消息监听器容器,处理点赞消息userNotice
    SimpleMessageListenerContainer userNoticeContainer = (SimpleMessageListenerContainer) ApplicationContextProvider.getApplicationContext()
            .getBean("userNoticeContainer");

    //从Spring容器中获取RabbitTemplate
    RabbitTemplate rabbitTemplate = ApplicationContextProvider.getApplicationContext()
            .getBean(RabbitTemplate.class);

    //存放WebSocket连接Map，根据用户id存放
    public static ConcurrentHashMap<String, Channel> userChannelMap = new ConcurrentHashMap();

    //用户请求WebSocket服务端，执行的方法
    @Override
    protected void channelRead0(ChannelHandlerContext ctx, TextWebSocketFrame msg) throws Exception {
        //约定用户第一次请求携带的数据：{"userId":"1"}
        //获取用户请求数据并解析
        String json = msg.text();
        //解析json数据，获取用户id
        String userId = MAPPER.readTree(json).get("userId").asText();


        //第一次请求的时候，需要建立WebSocket连接
        Channel channel = userChannelMap.get(userId);
        if (channel == null) {
            //获取WebSocket的连接
            channel = ctx.channel();

            //把连接放到容器中
            userChannelMap.put(userId, channel);
        }

        //只用完成新消息的提醒即可，只需要获取消息的数量
        //获取RabbitMQ的消息内容，并发送给用户
        RabbitAdmin rabbitAdmin = new RabbitAdmin(rabbitTemplate);
        //拼接获取队列名称
        String queueName = "article_subscribe_" + userId;
        //获取Rabbit的Properties容器
        Properties queueProperties = rabbitAdmin.getQueueProperties(queueName);

        //获取消息数量
        int noticeCount = 0;
        //判断Properties是否不为空
        if (queueProperties != null) {
            // 如果不为空，获取消息的数量
            noticeCount = (int) queueProperties.get("QUEUE_MESSAGE_COUNT");
        }

        //-----------------------------------------------------
        //拼接获取队列名称
        String userQueueName = "article_thumbup_" + userId;
        //获取Rabbit的Properties容器
        Properties userQueueProperties = rabbitAdmin.getQueueProperties(userQueueName);

        //获取消息数量
        int userNoticeCount = 0;
        //判断Properties是否不为空
        if (userQueueProperties != null) {
            // 如果不为空，获取消息的数量
            userNoticeCount = (int) userQueueProperties.get("QUEUE_MESSAGE_COUNT");
        }

        //封装返回的数据
        HashMap countMap = new HashMap();
        countMap.put("sysNoticeCount", noticeCount);
        countMap.put("userNoticeCount", userNoticeCount);
        Result result = new Result(true, StatusCode.OK, "查询成功", countMap);

        //把数据发送给用户
        channel.writeAndFlush(new TextWebSocketFrame(MAPPER.writeValueAsString(result)));

        //把消息从队列里面清空，否则MQ消息监听器会再次消费一次
        if (noticeCount > 0) {
            rabbitAdmin.purgeQueue(queueName, true);
        }
        if (userNoticeCount > 0) {
            rabbitAdmin.purgeQueue(userQueueName, true);
        }

        //为用户的消息通知队列注册监听器，便于用户在线的时候，
        //一旦有消息，可以主动推送给用户，不需要用户请求服务器获取数据
        sysNoticeContainer.addQueueNames(queueName);
        userNoticeContainer.addQueueNames(userQueueName);
    }
}

6.3 测试点对点消息

1）启动tensquare-eureka，tensquare-user，tensquare-article，tensquare-notice四个微服务进行测试

当作者的文章被点赞时，会收到点赞的新消息提示，最终页面显示的效果：
